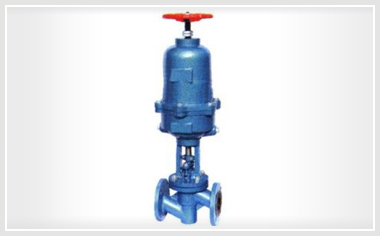

J6B41J气动衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，气动衬胶截止阀适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
J6B41J气动衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，气动衬胶截止阀适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
适用温度：适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN0.6、1.0、1.6
设计与制造：GB12235 结构长度：GB12221(1系列) 法兰连接尺寸：GB4216、JB78
衬里层：电火花检测 实验与检验按：GB/T 13927标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1 材料：阀体：铸铁、碳钢、不锈钢 阀盖：铸铁、碳钢、不锈钢 衬里：橡胶 气缸：铸铁 活塞：碳钢 阀瓣：碳钢 、不锈钢、完全包覆橡胶 阀杆：碳钢、不锈钢、完全包覆橡胶 手轮：铸铁、碳钢
1、阀体2、阀盖3、阀体衬里4、阀瓣5、压盖 6、中阀杆7、下气缸 8、活塞 9、弹簧 10、上气缸 11、上阀杆 12、压盘、13手轮
| 公称通径 | 公称压力 | 工作压力 | L | D | D1 | n-Фd | H1 | H2 | D0 | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.6 | 1.6 | 130 | 95 | 65 | 4-14 | ||||
| 20 | 150 | 105 | 75 | 4-14 | ||||||
| 25 | 160 | 115 | 85 | 4-14 | 160 | 23 | ||||
| 32 | 180 | 140 | 100 | 4-18 | 540 | 570 | 160 | 25.5 | ||
| 40 | 200 | 150 | 110 | 4-18 | 560 | 590 | 200 | 50 | ||
| 50 | 230 | 165 | 125 | 4-18 | 748 | 782 | 200 | 51.5 | ||
| 65 | 1.0 | 1.0 | 290 | 185 | 145 | 4-18 | ||||
| 80 | 310 | 200 | 160 | 6/2-18 | 320 | 140 | ||||
| 100 | 350 | 220 | 180 | 6/2-18 | 320 | 169 | ||||
| 125 | 400 | 250 | 210 | 6/2-18 | 320 | 220 | ||||
| 150 | 480 | 285 | 240 | 6/2-22 | ||||||
| 200 | 0.6 | 600 | 340 | 295 | 6/2-22 |
