用途

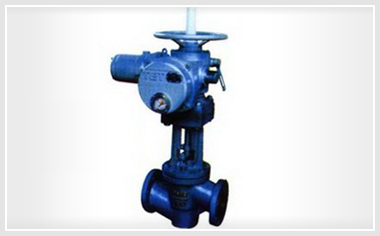

J941J电动衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，电动衬胶截止阀适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

• 适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）

• 压力等级：PN0.6、1.0、1.6

设计与制造：GB12235 结构长度：GB12221(1系列) 法兰连接尺寸：GB4216、JB78

测试

衬里层：电火花检测 实验与检验按：GB/T 13927标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1 材料：阀体：铸铁、碳钢、不锈钢 阀盖：铸铁、碳钢、不锈钢 衬里：橡胶 阀瓣：碳钢 、不锈钢、完全包覆橡胶 阀杆：碳钢、不锈钢、完全包覆橡胶 电动装置：组合件
部件列表：：1、阀体2、阀盖3、阀体衬里4、阀瓣5、压盖子 6、连接板7、阀杆 8、电动装置

结构示意图

主要外形尺寸

注：表中电动装置为天二通ZA型，是本厂基型产品，同时可按用户要求配置。

电动衬胶截止阀优点

1. 结构简单，制造和维修比较方便。

2. 工作行程小，启闭时间短。

3. 密封性好，密封面间磨擦力小，寿命较长。

电动衬胶截止阀结构特点

1. 塑料衬里J41型直通式、J45型直流式、型电动截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

2. 阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

电动衬胶截止阀的标准规范

• 设计制造标准：GB/T 12233、GB/T 12235

• 结构长度标准：GB/T 12221-2005

• 连接法兰标准：GB/T 9113

• 压力温度等级：GB/T 12224-2005

• 试验检验标准：GB/T 13927-2008

电动衬胶截止阀安装与维护注意事项

1. 手轮、手柄操作的截止阀可安装在管道的任何位置上。

2. 手轮、手柄及传动机构，不允许作起吊用。

3. 介质的流向应与阀体所示箭头方向一致。

电动衬胶截止阀测试

• 衬里层：电火花检测 实验与检验按：GB/T 13927标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1

• 材料：阀体：铸铁、碳钢、不锈钢 阀盖：铸铁、碳钢、不锈钢

• 衬里：橡胶 阀瓣：碳钢 、不锈钢、完全包覆橡胶

• 阀杆：碳钢、不锈钢、完全包覆橡胶 电动装置：组合件

• 部件列表：：1、阀体2、阀盖3、阀体衬里4、阀瓣5、压盖子 6、连接板7、阀杆 8、电动装置
