概述

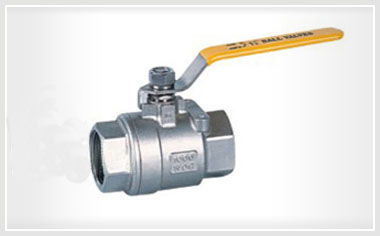

二片式球阀(（2PC）Q11F-16/64(C,P,R) ),是内螺纹球阀及对焊连接球阀分为二片式。二片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。二片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。一片式球阀设置90°开关定位机二片式球阀结构图构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

应用规范

公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999

主要用途

内螺纹球阀及焊接式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

主要零件材料

序号	零件名称	材质
		不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	FCD45
7	垫圈	不锈钢SS304	FCD45
8	手柄套	塑料Plastic	塑料Plastic
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	B7
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
14	止推垫圈	聚四氟乙烯PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
16	螺栓	不锈钢SS304	B8

主要尺寸 单位：mm

注：二片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架和锁定装置。
