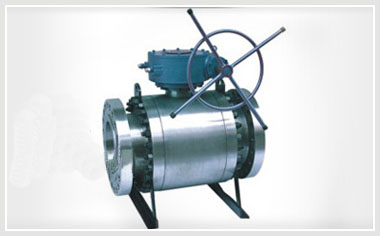

法兰连接固定式铸钢球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
法兰连接固定式铸钢球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
| 设计标准Design Standard | GB/T 12237 GB/T 19627 | API 6D |
|---|---|---|
| 结构长度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法兰尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 检查与实验Test＆Inspection | JB/T 9092 GB/T 19627 | API 598 API 6D |
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》
| 序号 No | 零件名称 Part name | 材质 Material | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | 左右体Bonnet | WCB | A216-WCB |
| 2 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 3 | 螺母Nut | 35 | A194-2H |
| 4 | 底盖 Bottom Cover | 25 | A105 |
| 5 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 6 | 下阀杆Stem | 1Cr13 | A182-F6a |
| 7 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 8 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 9 | 阀体Body | WCB | A216-WCB |
| 10 | 排污堵头 Blow down stopple | 25 | A105 |
| 11 | 注脂阀 Grease injection valve | 组合件 Assembled | 组合件 Assembled |
| 12 | 弹簧Spring | 60Si2Mn | InconelX-750 |
| 13 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 14 | 阀座Seat | 25 | A105 |
| 15 | 密封圈 Sealing ring | PTFE | PTFE |
| 16 | 球体Ball | WCB+ENP | A216-WCB+ENP |
| 17 | 上阀杆Stem | 1Cr13 | A182-F6a |
| 18 | 键Key | 45 | AISI C 1045 |
| 19 | 填料垫 Packing seat | 2Cr13 | A276-420 |
| 20 | 填料 Packing | 柔性石墨+不锈钢 Graphite + stainless stee | 柔性石墨+不锈钢 Graphite + stainless stee |
| 21 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 22 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless stee | 柔性石墨+不锈钢 Graphite + stainless stee |
| 23 | 阀盖Cover | 25 | A105 |
| 24 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 25 | 填料压盖Gland | WCB | A216-WCB |
| 26 | 支架Yoke | WCB | A216-WCB |
| 27 | 连接套Connection set | 45 | AISI C 1045 |
设计标准Design Standard | GB/T 12237 GB/T 19627 | API 6D |
|---|---|---|
| 结构长度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法兰尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 检查与实验 Test＆Inspection | JB/T 9092 GB/T 19627 | API 598 API 6D |
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》

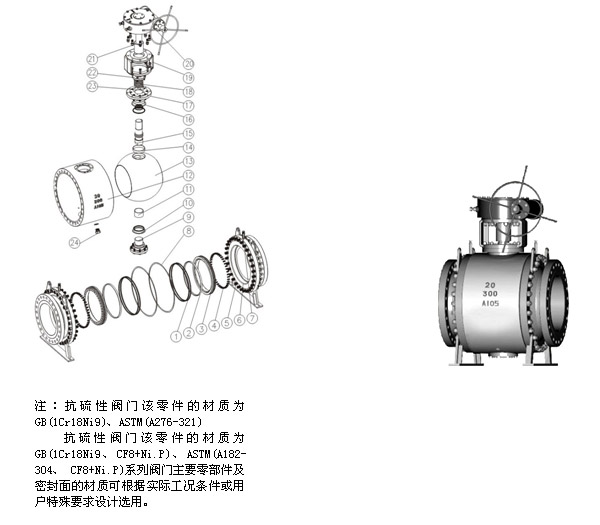

| 序号 No | 零件名称 Part name | 材质 Material | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 2 | 密封圈Sealing ring | PTFE | PTFE |
| 3 | 阀座Seat | 25 | A105 |
| 4 | 弹簧Spring | 60Si2Mn | InconelX-750 |
| 5 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 6 | 左右体Bonnet | 25 | A105 |
| 7 | 注脂阀 Grease injection valve | 组合件 Assembled | 组合件 Assembled |
| 8 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 9 | 下阀杆Stem | 1Cr13 | A182-F6a |
| 10 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 11 | 衬套 Bushing | PTFE＆锡青铜 PTFE＆Nikealium | PTFE＆锡青铜 PTFE＆Nikealium |
| 12 | 阀体Body | 25 | A105 |
| 13 | 球体Ball | 25+ENP | A105+ENP |
| 14 | 衬套 Bushing | PTFE＆锡青铜 PTFE＆Nikealium | PTFE＆锡青铜 PTFE＆Nikealium |
| 15 | 上阀杆Stem | 1Cr13 | A182-F6a |
| 16 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 17 | 阀盖Cover | 25 | A105 |
| 18 | 填料 Packing | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 19 | 支架Yoke | WCB | A216-WCB |
| 20 | 驱动装置 Driving | 组合件 Assembled | 组合件 Assembled |
| 21 | 连接套 Connection set | 45 | AISI C 1045 |
| 22 | 填料压盖Gland | WCB | A216-WCB |
| 23 | 定位销Fitting pin | 1Cr13 | A276-410 |
| 24 | 排污堵头 Blow down stopple | 25 | A105 |
