蝶阀

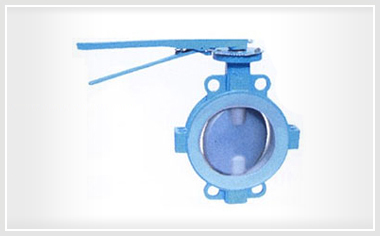

D71(半衬)、D71Fs(全衬)对夹衬氟塑料蝶阀

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79

全国热线021-60706198

概述

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79

D71(半衬)、D71Fs(全衬)对夹衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6

1、阀体2、蝶圈3、蝶板4、四氟圈5、碟形弹性垫圈6、手柄定位板7、手柄
D71(半衬)、D71Fs(全衬)对夹衬氟塑料蝶阀

公称通径		L	D mm			D1 mm			D2 mm			n-Фd mm			f mm	D0 mm	H mm	质量
DN	NPS	L	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	f mm	D0 mm	H mm	质量
40	11/2	43	130	150	145	100	110	110	80	88	85	4-14	4-18	4-18	3	264	132	2.5
50	2	43	140	165	160	110	125	125	90	93	100	4-14	4-18	4-18	3	264	132	3.5
65	21/2	46	160	185	180	130	145	145	110	106	120	4-14	4-18	4-18	3	290	155	4.5
80	3	46	182	200	195	150	160	160	125	123	130	4-18	4-18	8-18	3	290	160	6
100	4	52	205	220	215	170	180	180	145	150	155	4-18	8-18	8-18	3	290	165	7.5
125	5	56	235	250	2445	200	210	210	175	172	185	4-18	8-18	8-18	3	290	190	11
150	6	56	260	285	280	225	240	240	200	198	210	4-18	8-23	8-23	3	290	215	16
200	8	60	315	340	335	280	295	295	255	252	265	4-18	8-23	12-23	3	320	275	18

注：为了方便客户安装要求，本表给定的数值系与蝶阀连接的标准法兰尺寸，简图中尺寸代号仅是其中一部分。
