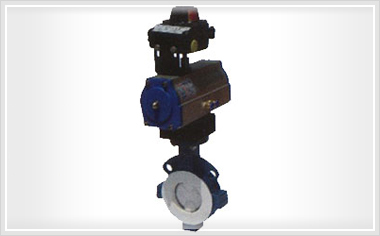

D671(半衬)、D671Fs(全衬)气动对夹衬氟塑料蝶阀

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79

全国热线021-60706198

概述

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79

D671(半衬)、D671Fs(全衬)气动对夹衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6

1、阀体2、蝶圈3、蝶板4、四氟圈5、碟形弹性垫圈6、气动装置
D671(半衬)、D671Fs(全衬)气动对夹衬氟塑料蝶阀

公称通径		L	D mm			D1 mm			D2 mm			n-Фd mm			H mm	f mm	A mm	B mm	质量
DN	NPS	L	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	H mm	f mm	A mm	B mm	质量
40	11/2	43	130	150	145	100	110	110	80	88	85	4-14	2-18	4-18	180	3	125	94	9
50	2	43	140	165	160	110	125	125	90	93	100	414	2-18	4-18	180	3	125	94	9
65	21/2	46	160	185	180	130	145	145	110	106	120	2-14	2-18	4-18	200	3	165	108	10
80	3	46	182	200	195	150	160	160	125	123	130	4-18	4-18	8-18	220	3	185	128	30
100	4	52	205	220	215	170	180	180	145	150	155	4-18	4-18	8-18	254	3	185	128	39
125	5	56	235	250	2445	200	210	210	175	172	185	4-18	4-18	8-18	300	3	210	137	43
150	6	56	260	285	280	225	240	240	200	198	210	4-18	4-23	8-23	334	3	224	160	47
200	8	60	315	340	335	280	295	295	255	252	265	4-18	4-23	12-23	450	3	295	182	104
250	10	68	370	395	405	335	350	355	310	320	320	4-18	4-25	12-25	525	3	382	228	151
300	12	78	435	445	460	395	400	410	362	368	375	4-23	4-25	12-25	590	4	382	228	161
350	14	78	485	505	520	445	460	470	412	428	435	4-23	4-25	16-25	650	4	440	262	183
400	16	102	535	565	580	495	515	525	462	482	485	4-23	4-30	16-30	745	4	585	332	220
450	18	114	590	620	640	550	565	585	518	532	545	4-23	4-30	20-30	820	4	585	332	271
500	20	127	640	670	705	600	620	650	568	585	608	4-23	4-34	20-34	870	4	585	332	320
600	24	154	755	780	840	705	725	770	670	685	718	4-25	4-41	24-41	1010	5	642	380	340
700	28	165	860	895	910	810		840	775		788	4-25	4-41	24-41	1130	5	702	438	505
800	32	190	975	1010	1020	920		950	880		898	4-30	4-41	24-41	1240	5	702	438	660
900	36	203	1075	1110	1120	1020		1050	980		998	4-30	4-41	28-41	1350	5	1890	440	702
1000	40	216	1175	1220	1255	1120		1170	1080		1110	4-30	4-41	28-48	1460	5	1890	545	1288
1200	48	254	1400	1450	1485	1340		1390	1295		1325	4-34	4-41	32-54	1670	5			1412
