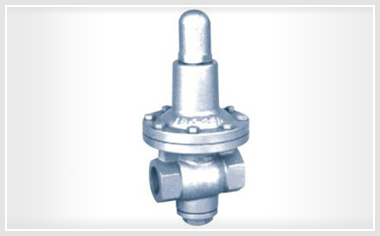

Ya11X型特大薄膜型高灵敏度水减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化（例如0.005MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。Ya11X型特大薄膜型高灵敏度水减压阀特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的供水管路。
Ya11X型特大薄膜型高灵敏度水减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化（例如0.005MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。Ya11X型特大薄膜型高灵敏度水减压阀特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的供水管路。
当前Ya11X型特大薄膜型高灵敏度水减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
| 零件名称 | 零件材料 |
|---|---|
| 阀体阀盖 | WCB |
| 阀座 | H62 |
| 阀瓣 | H62 |
| 阀瓣座 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 公称压力（MPa） | 1.0 |
|---|---|
| 壳体实验压力（MPa）* | 1.5 |
| 密封试验压力（MPa） | 1.0 |
| 最高进口压力（MPa） | 1.0 |
| 出口压力范围（MPa） | 0.02-0.2 |
| 压力特性偏差（MPa）△P2p | Gb12244-1989 |
| 流量特性偏差（MPa）△P2G | Gb12244-1989 |
| 渗漏量 | 0 |
| 工作温度 | 0℃-80℃ |
*：壳体实验部包括膜片、阀盖
| DN | 15(1/2″) | 20(3/4″) | 25(1″) | 32(1-1/4″) | 40(1-1/2″) | 50(2″) |
|---|---|---|---|---|---|---|
| Cv | 1.2 | 2.2 | 4 | 7 | 12 | 19 |
| DN | G | L | H1 | H | D |
|---|---|---|---|---|---|
| 15(1/2″) | Rc1/2″ | 112 | 55 | 290 | 200 |
| 20(3-4″) | Rc3-4″ | 125 | 60 | 300 | 260 |
| 25(1″) | Rc1″ | 140 | 75 | 340 | 275 |
| 32(1-1/4″) | Rc1-1/4″ | 165 | 95 | 380 | 290 |
| 40(1-1/2″) | Rc1-1/2″ | 190 | 105 | 420 | 305 |
| 50(2″) | Rc2″ | 200 | 120 | 460 | 320 |
