概述

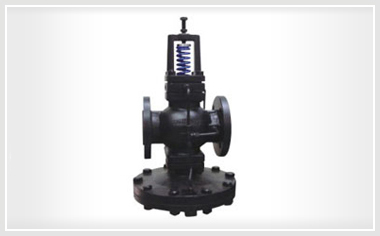

YD43H先导式超大膜片高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片高灵敏度减压阀，YD43H先导式超大膜片高灵敏度减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。YD43H先导式超大膜片高灵敏度减压阀的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。

适用范围

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

主要技术参数和性能指标

公称压力(Mpa)	2.5
壳体试验压力(Mpa)*	3.75
密封试验压力(Mpa)	2.5
最高进口压力(Mpa)	2.5
出口压力范围(Mpa)	0.02-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	GB12245-1989

*：壳体试验不包括膜片、阀盖。

主要零件材料

零件名称	零件材料
阀体 阀盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	1Cr18Ni9Ti
调节弹簧	60Si2Mn

流量系数(Cv)

DN	15	20	25	32	40	50
Cv	2.9	5.3	8.6	11.6	16.5	29.1

连接尺寸

DN	L	H1	H	D
15	147	235	145	207
20	154	235	145	207
25	160	235	145	207
32	180	250	160	220
40	16	250	160	220
50	230	270	180	220
