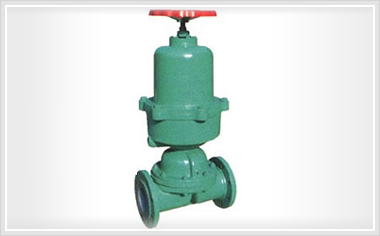

G6B41F(无衬里)、G6B41Fs(衬氟塑料)气动隔膜阀(常闭型)

G6B41F(无衬里)、G6B41Fs(衬氟塑料)气动隔膜阀(常闭型)用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

联系我们

全国热线021-60706198

产品详情

概述

设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

用途

测试

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料
隔膜：氟塑料
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、活塞9、弹簧10、气缸盖11、上阀杆12、手轮
G6B41F(无衬里)、G6B41Fs(衬氟塑料)气动隔膜阀(常闭型)

DN	公称压力	工作压力	L	D	D1	n-Фd	f	H1	H2	D0	B	气源压力	气源接头	耗气量	重量
15	0.6	1.0	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	296	310	120	94	0.4	10×1	2.395×102	8
32			160	145	100	418	2	398	416	140	120	0.4	12×1.25	6.082×102	15
40			180	150	110	4-18	3	406	426	140	120	0.4	12×1.25	6.082×102	17.5
50			210	165	125	4-18	3	464	489	160	185	0.4	12×1.25	1.235×103	26
65		0.6	250	185	145	4-18	3			160		0.5			32
80			300	200	160	4-18	3	645	685	200	245	0.5	16×1.5	3.725×103	56.5
100			350	220	180	8-18	3	710	760	240	330	0.5	16×1.5	9.458×103	94.5
125			400	250	210	8-18	3	832	900	320	380	0.5	20×1.5	1.109×104	170
150			460	285	240	8-22	3	933	1013	320	470	0.5	20×1.5	2.868×104	229
200			570	340	295	8-22	4	1275	1395	400	470	0.5	20×1.5	4.619×104	387
250		0.4	680	395	350	12-22	4
