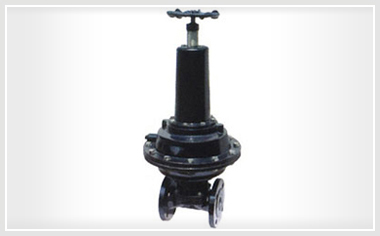

EG6K41F(无衬里)、EG6K41Fs(衬氟塑料)气动隔膜阀(常开型)

EG6K41F(无衬里)、EG6K41Fs(衬氟塑料)气动隔膜阀(常开型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

联系我们

全国热线021-60706198

产品详情

概述

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途

测试

衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料隔膜：氟塑料
阀瓣：铸铁、碳钢气缸：铝合金、碳钢气动薄膜：橡胶阀杆：碳钢、不锈钢手轮：铸铁
部件列表：1、阀体2、隔膜3、阀瓣4、阀盖5、上中下阀杆6、气缸7、气动薄膜8、弹簧盖9、弹簧10、手轮
EG6K41F(无衬里)、EG6K41Fs(衬氟塑料)气动隔膜阀(常开型)

DN	公称压力	工作压力	L	D	D1	n-Фd	f	H	D0	B	代号	气源压力	气源接头	耗气量	重量
15	1.6	1.6	108	95	65	4-13.5	2
20			117	105	75	4-13.5	2	343	140	168	68	0.3	1/8	163.87	6.3
25			127	115	85	4-13.5	2	345	140	168	68	0.3～0.4	1/8	196.65	7.3
32			146	140	100	4-17.5	2	363	140	260	68	0.3～0.4	1/8	229.4	8.3
40			259	150	110	4-17.5	2	430	140	260	69	0.3～0.4	1/4	1458.7	14.3
50			190	165	125	4-17.5	2	575	140	260	70	0.3～0.4	1/4	3162.7	26
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	70	0.3～0.4	1/4	3243	30.8
80			254	200	160	8-17.5	2	769	165	425	71	0.4～0.5	3/8	6636.8	64.9
100			305	220	180	8-17.5	2	816	280	425	71	0.4～0.5	3/8	6948	70.3
125			356	250	210	8-17.5	3	820	280	425	71	0.4～0.5	3/8	7374.2	80.7
150			406	285	240	8-22	3	920	280	549	72	0.5	3/8	10652	131.2
200		0.6	521	340	295	8-22	3	1010	280	549	72	0.6	3/8	16715	212
250		0.6	635	395	350	12-22	5

注：1.气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2.气动阀门的反馈信号采用无触点传感技术。
3.采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端
4.当气源发生故障时，可操作手轮使阀门开启。
1.气动隔膜阀可根据不同的介质和操作压力，按下表选择不同规格的执行机构，以达到最理想的使用效果。
2.下表中带★标记的为本厂基型配置产品。
3.当用户不提出要求时，气动隔膜阀的密封压力一般调试为0.66MPa，只有LP＜0.6MPa的阀门，其密封压力按表中的LP值进行调试。
4.表中的OP为气源操作压力，LP为管道压力。
EG6K41F(无衬里)、EG6K41Fs(衬氟塑料)气动隔膜阀(常开型)

气动装置型式、代号及适用范围

公称通径	工况条件	气动装置操作压力范围
公称通径	工况条件	ES67	ES68	ES69	ES70	ES71	ES72	ES73
20	OP		0.34	0.2
20	LP		1.0★	1.0
25	OP		0.5		0.18
25	LP		0.1★		1.0
32	OP
32	LP
40	OP		0.6	0.4	0.21
40	LP		0.6	1.0★	1.0
50	OP		0.6	0.44	0.35	0.19
50	LP		0.25	1.0	1.0★	1.0
65	OP			0.6	0.46	0.25
65	LP			1.0	1.0★	1.0
80	OP				0.54	0.4	0.21
80	LP				1.0	1.0★	1.0
100	OP				0.6	0.52	0.30
100	LP				0.6	1.0★	1.0
125	OP				0.6	0.6	0.4
125	LP				0.35	1.0	1.0
150	OP					0.6	0.44
150	LP					0.6	0.7★
200	OP						0.6
200	LP						0.6★
250	OP
250	LP

外形尺寸和参考质量

代号w	ES67		ES68		ES69		ES70		ES71		ES72		ES73
D0w			140		140		165		280		280		483
Bw			168		260		318		425		459		749
DN	H	Kg	H	Kg	H	Kg	H	Kg	H	Kg	H	Kg		H	Kg
20	149	3.5	266	7.5
25	153	4.5	358	8	404	13.5
32			374	10.5	424	17
40			388	12	434	16.5
50			411	15.5	534	20	579	25.5
65					550	26.5	595	31
80					573	33	604	37	772	59.5
100					600	42	644	48.5	810	70.5
125							662	56.5	829	78	883	152
150									889	105	953	129
200											1027	211		1267	284
250														1333	353

注：表中重均为短结构阀体。

气动装置在不同通径阀门上的耗气量及气管接头尺寸

DN	ES53 ES60 ES67		ES54 ES61 ES68		ES62		ES55 ES69		ES63		ES56 ES70
DN	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3
20	2.2	36.05	10	163.87
25	2.5	40.97	12	196.65	70	1147.1	70	1147.1
32			14	229.4	83	1360.1	74	1212.6
40			16	262.19	87	1425.7	89	1458.4
50			20	327.74	91	1491.2	85	1392.9	175	2884.1	193	3162.7
65					96	1573.5	90	1474.8	186	3047.9	204	3342.9
80					102	1671.5	97	1589.5	198	3244.7	215	3523.7
100					110	1802.6			210	3441.3	227	3719.8
125									222	3637.9	239	3916.5
150
200
250
气源接头	RC1/8				RC1/8

DN	ES64		ES57 ES71		ES65		ES58 ES72		ES66		ES73
DN	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3
20
25
32
40
50
65
80	405	6636.7	405	6636.7
100	425	6946.5	425	6918.1			650	10651.6
125	454	7439.7	450	7374.7	700	11470.9	650	10651.6
150	478	7980.5	475	7783.8	910	14912.1	650	10651.6	3000	49161	2000
200					1020	16714.7	650	10651.6	3000	49161	2400	32774
250							650	10651.6	3000	49161	2400	339328.89328.8
气源接头	RC3/8								RC1/2		RC3/8
