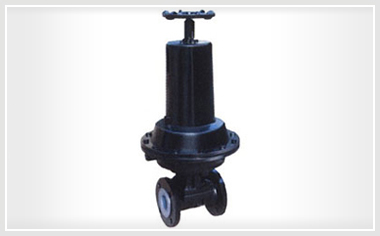

EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)

EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

联系我们

全国热线021-60706198

产品详情

概述

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途

测试

衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料隔膜：氟塑料
阀瓣：铸铁、碳钢气缸：铝合金、碳钢气动薄膜：橡胶阀杆：碳钢、不锈钢手轮：铸铁
部件列表：
1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、气动薄膜9、弹簧10、气缸盖11、上阀杆12、手轮

EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)

DN	公称压力	工作压力	L	D	D1	n-Фd	f	H	D0	B	代号	气源压力	气源接头	耗气量	重量
15	1.6	1.6	108	95	65		2
20			117	105	75	4-13.5	2		120	168	61	0.3	1/8	163.87	7.2
25			127	115	85	4-13.5	2	394	120	168	61	0.3～0.4	1/8	196.65	8.9
32			146	140	100	4-17.5	2	400	120	168	61	0.3～0.4	1/8	229.4	10.6
40			259	150	110	4-17.5	2	485	165	260	62	0.3～0.4	1/4	1425.7	19.5
50			190	165	125	4-17.5	2	635	165	318	63	0.3～0.4	1/4	2284.1	34.9
65	1.0	1.0	216	185	145	4-17.5	2	650	165	318	63	0.3～0.4	1/4	3048	39.9
80			254	200	160	8-17.5	2	660	165	318	63	0.4～0.5	1/4	3244.7	51.9
100			305	220	180	8-17.5	2	816	280	425	64	0.4～0.5	3/8	6964.5	93.2
125		0.6	356	250	210	8-17.5	3	825	280	425	64	0.4～0.5	3/8	7439.7	105.3
150		0.6	406	285	240	8-22	3	1013	310	549	65	0.5	3/8	14912	184.5
200		0.4	521	340	295	8-22	3	1300	483	749	66	0.6	1/2	49161	407.4

注：1.气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2.气动阀门的反馈信号采用无触点传感技术。
3.采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端
4.当气源发生故障时，可操作手轮使阀门开启。
1.气动隔膜阀可根据不同的介质和操作压力，按下表选择不同规格的执行机构，以达到最理想的使用效果。
2.下表中带★标记的为本厂基型配置产品。
3.当用户不提出要求时，气动隔膜阀的密封压力一般调试为0.66MPa，只有LP＜0.6MPa的阀门，其密封压力按表中的LP值进行调试。
4.表中的OP为气源操作压力，LP为管道压力。
EG6B41F(无衬里)、EG6B41Fs(衬氟塑料)气动隔膜阀(常闭型)

气动装置型式、代号及适用范围

公称通径	工况条件	气动装置操作压力范围
公称通径	工况条件	ES60	ES61	ES62	ES63	ES64	ES65	ES66
20	OP		0.3
20	LP		1.0★
25	OP		0.46	0.29
25	LP		0.8★	1.0
32	OP
32	LP
40	OP		0.41	0.38	0.26
40	LP		0.2	1.0★	1.0
50	OP			0.42	0.36	0.2
50	LP			0.4	1.0★	1.0
65	OP			0.36	0.44	0.3
65	LP			0.2	1.0	1.0
80	OP				0.42	0.4
80	LP				0.4	1.0
100	OP					0.45	0.42
100	LP					0.5★	0.7
125	OP					0.48	0.5
125	LP					0.3★	0.6
150	OP					0.46	0.52	0.4
150	LP					0.1	0.4★	0.7
200	OP							0.4
200	LP							0.3★
250	OP
250	LP

外形尺寸和参考质量

代号w	ES61		ES62		ES63		ES64		ES65		ES66
D0w	120		165		165		280		310		483
Bw	168		260		318		425		459		749
DN	H	Kg	H	Kg	H	Kg	H	Kg	H	Kg	H	Kg
20	390	9
25	391	10	452	18.5
32	413	12	474	20
40	418	13	478	22
50	449	16.5	487	25	620	34.5
65			503	30	636	40
80			512	39	645	46.5	799	82.5
100			549	48.5	686	56.5	819	93	918	151
125					702	64	835	104	940	159.5		293.5
150							898	113.5	998	186	1153	324
200											1231	407
250											1297	475

注：表中重均为短结构阀体。

气动装置在不同通径阀门上的耗气量及气管接头尺寸

DN	ES53 ES60 ES67		ES54 ES61 ES68		ES62		ES55 ES69		ES63		ES56 ES70
DN	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3
20	2.2	36.05	10	163.87
25	2.5	40.97	12	196.65	70	1147.1	70	1147.1
32			14	229.4	83	1360.1	74	1212.6
40			16	262.19	87	1425.7	89	1458.4
50			20	327.74	91	1491.2	85	1392.9	175	2884.1	193	3162.7
65					96	1573.5	90	1474.8	186	3047.9	204	3342.9
80					102	1671.5	97	1589.5	198	3244.7	215	3523.7
100					110	1802.6			210	3441.3	227	3719.8
125									222	3637.9	239	3916.5
150
200
250
气源接头	RC1/8				RC1/8

DN	ES64		ES57 ES71		ES65		ES58 ES72		ES66		ES73
DN	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3
20
25
32
40
50
65
80	405	6636.7	405	6636.7
100	425	6946.5	425	6918.1			650	10651.6
125	454	7439.7	450	7374.7	700	11470.9	650	10651.6
150	478	7980.5	475	7783.8	910	14912.1	650	10651.6	3000	49161	2000
200					1020	16714.7	650	10651.6	3000	49161	2400	32774
250							650	10651.6	3000	49161	2400	339328.89328.8
气源接头	RC3/8								RC1/2		RC3/8
