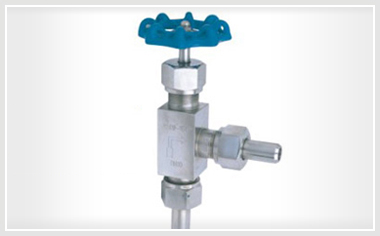

J24角式针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。
J24角式针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头；内螺纹连接
结构特征：锥面密封：浮动阀瓣；直角式通道
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
J24角式针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 16 |
| 壳体实验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸汽、油品等 |
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J24H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J24W-160P | SS304 | SS304 | SS304 | SS304 |
| 规格 | M | Ф | L1 | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | φ14×4 | 70 | 70 | 96 | 63 | 1.0 |
| DN10 | M24×4.5 | φ18×4 | 80 | 80 | 115 | 78 | 1.2 |
| DN15 | M30×1.5 | φ22×4 | 90 | 90 | 122 | 100 | 2.2 |
| DN20 | M36×1.5 | φ28×4 | 110 | 110 | 156 | 110 | 3.8 |
| DN25 | M39×1.5 | φ33×4 | 115 | 115 | 170 | 140 | 4.5 |
