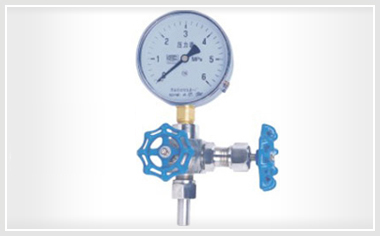

J19压力表三通阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
J19压力表三通阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
J19压力表三通阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头；内螺纹连接
结构特征：锥面密封；浮动阀瓣
阀门检验和实验：JB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 16 |
| 壳体实验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J19H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J19W-160P | SS304 | SS304 | SS304 | SS304 |
| 规格 | M | Ф | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | Ф14×4 | 105 | 93 | 63 | 0.9 |
