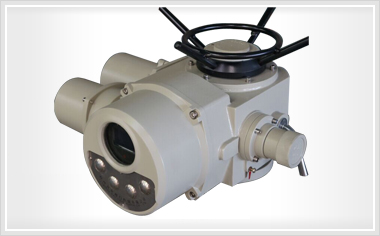

多回转智能一体化开关型电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
一、DZW20-18Z 一体化阀门电装的应用
多回转智能一体化开关型电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
二、DZW20-18Z 一体化阀门电装电气部分结构示意图
三、DZW20-18Z 一体化阀门电装模块的调整
1）手动将电动装置置于中间位置
2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮
3）常规控制时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。
注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。
四、DZW20-18Z 一体化阀门电装故障及排除方法
| 序号 | 故 障 | 原 因 | 排除方法 |
| 1 | 电机起不动 | · 电源线脱开 · 控制线路故障 · 行程或力矩控制机构失灵 | · 检查电源线 · 排除线路故障 · 排除行程或力矩控制机构故障 |
| 2 | 输出轴旋向不符合规定 | 电源相序接反 | 调换任意两电源线 |
| 3 | 电机过热 | · 连续工作时间太长 · 一相线断开 | · 停止运行,使电机冷却 · 检查电源线 |
| 4 | 运行中电机停转 | · 阀门有故障 · 电动装置过载，力矩控制机构动作 | · 检查阀门 · 增大整定转矩 |
| 5 | 阀门到位后电机不停转或灯不亮 | · 行程或力矩控制机构有故障 · 行程控制机构调整不当 | · 检查行程或力矩控制机构 · 重新调整行程控制机构 |
| 6 | 远方无阀位信号 | · 电位器齿轮紧定螺钉松动 · 远传电位器故障 | · 拧紧电位器齿轮紧定螺钉 · 检查更换电位器 |
