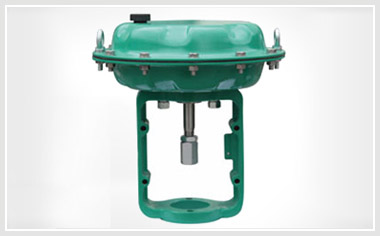

ZH型气动薄膜执行机构

ZH型气动薄膜执行机构是把气动调节仪表输出的压力转换成推杆位移的变化，可以和直行程调节阀阀体连接，把控制系统输入的信号转换为阀芯的对应位置，ZH型气动薄膜执行机构开度的目的，具有受力均匀、稳定性好、输出推力大、尺寸小，重量轻等优点。

全国热线021-60706198

概述

ZHA型：正作用，气关，当气压增加时，阀杆部件向下移；
ZHB型：反作用，气开，当气压增加时，阀杆部件向上移。

型号	ZHA/B-11	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
行程（mm）	10	10、16	16、25	40	40、60	100
有效面积（cm）	200	350	350	560	960	1600
气源接口尺寸	M10×1				M12×1.25	M16×1.5
气源压力	0.14、0.25MPa
环境温度	-30~60ºC
弹簧范围	0.02~0.10、0.04~0.10、0.08~0.24MPa
回差	带定位器：1% 不带定位器：3%
线性	带定位器：1% 不带定位器：±5%

ZH	作用形式	-尺寸规格	-弹簧范围（KPa）	-手轮机构
ZH系列执行器	A:正作用 B:反作用	11 22 23 34 45 56	20-100 40-200 80-240	无:不带手轮 D:顶装手轮 C:侧装手轮

ZH型气动薄膜执行机构结构示意图

型号尺寸	ZH-22	ZH-23	ZH-34	ZH-45	ZH-56
A	285	288	365	475	585
H	300	323	417	520	720
H1	90	90	130	135	170
h1	40	41	41	54	61
t	18	18	23	26	34
C	95	100	130	150	180
H3(MAX)	179	179	230	315	400
F	200	200	240	350	449
H2	106	115	170	195	270
h2	40	40	50	55	65
N-d1	2-d10	2-d10	4-d12	4-d14	4-d18
d2	60	60	80	95	100
D	80	80	105	118	130
重量(kg)	12	16	22	52	125
